疏水器在烘筒烘燥機中的作用
來源：www.584g.cn 發表時間：2019-06-20

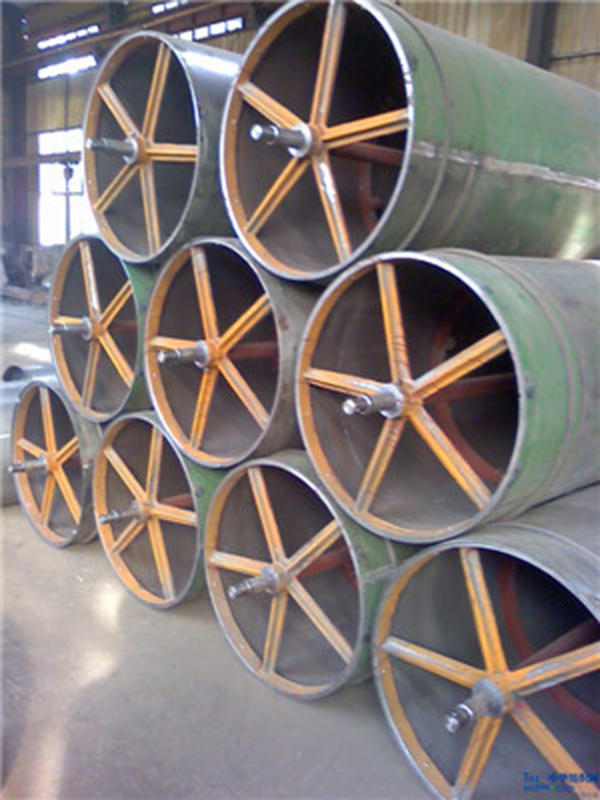

烘筒烘燥機使用蒸汽加熱，蒸汽由蒸汽總管通入烘燥機的空心立柱(或槽式矩形立柱旁邊的蒸汽管)，分別引入各只烘筒內。每根進汽端的立柱(或進汽管)上均裝有調節閥和壓力表各一只，當單位面積上蒸汽壓力超過規定壓力時，便會自動開啟，放出超壓的蒸汽。進入烘筒內的蒸汽，將熱量傳遞給烘筒，再由烘筒表面?zhèn)鬟f給圍繞于烘筒表面的含水織物后，蒸汽由于散失了熱量而冷凝成水，冷凝水由排水斗或虹吸管排出烘筒，進入排水端的立柱(或出水管)，經疏水器而排出機外。由于疏水器的作用，防止了水和汽同時排出。下面將為您具體介紹疏水器的作用。
疏水器俗稱回汽甏，又叫阻汽排水閥。其用途是在排除冷凝水的同時，防止蒸汽泄出，減少熱量損失，提高傳熱效率。疏水器的種類很多。常用的有浮筒式疏水器、鐘形浮子式疏水器和偏心熱動力式疏水器等三種。
(1)工作原理：
①浮筒式疏水器工作原理：浮筒式疏水器的結構。當冷凝水和部分蒸汽進入疏水器時，由于水的浮力使浮筒上升，截止閥關閉，阻止水蒸氣泄漏。隨著冷凝水的不斷流入，水位逐漸升高，當液面上升到高度時，即溢入浮筒。當浮筒中冷凝水的重量超過浮筒所受的浮力時，使浮筒下沉，打開截止閥，浮筒中的冷凝水在蒸汽壓力下經套管、截止閥和調節閥排出。當排出冷凝水后，浮力又使浮筒重新上升而關閉截止閥，冷凝水不斷地流入，又進行二次循環。由于浮筒內經常保持有冷凝水，且水位高于套管下端，形成水割，蒸汽無法外泄。調節閥用來調節排水時的水流速度，使浮筒緩慢上升，避免產生強烈?guī)洆簟?/span>
有的疏水器在調節閥陽近裝有直通閥，供開車時泄放空氣和排出積聚的冷凝水。B處裝有觀察閥，用來檢查疏水器的工作情況。當旋開該閥時，能間歇噴出冷凝水，則工作正常：如有大量蒸汽連續噴泄，則工作狀況不佳，應及時調整或修理。
這種疏水器結構可靠，幾乎沒有蒸汽泄漏，且不需加雙濾器。但體積大且笨重，屬間歇式排水。
②鐘形浮于式疏水器工作原理鐘形浮子式疏水器，它由殼體、上蓋、閥門、金屬雙彈簧片、吊桶(即鐘形浮子)及連桿等組成。這種疏水器是利用金屬彈簧片受熱彎曲的特性來阻汽排水的。
當部分蒸汽和冷凝水通過疏水器底部的濾網進入疏水器時，因蒸汽壓力使吊桶浮起，通過連桿，帶動閥瓣將閥座關閉，阻止蒸汽泄漏。同時，由于吊桶內溫度升高，彈簧片受熱伸長，彈簧片端部的蓋把吊桶上的排水孔關閉，使桶內壓力增大，內外出現水位差。隨著冷凝水不斷流入，部分蒸汽冷凝，桶內汽壓下降，水位上升。當水位達到位置時，金屬彈簧片由于冷卻而收縮，排水孔閥羔打開，冷凝水大量進入桶內，吊桶由于自身重量而下沉，通過連桿，將閥瓣打開，排出冷凝水。冷凝水被排放到量時，蒸汽進入吊桶，溫度升高，彈簧片受熱伸長將閥羔關閉，吊桶浮起關閉閥瓣，這樣又進行二次循環。
這種疏水器起動可靠，能連續排除飽和水和非飽和水，動作性能好，結構簡單，體積小。但是，要加強維修保養。
③偏心熱動力式疏水器工作原理：偏心熱動力式疏水器。它主要由殼體、上蓋、閥片、閥座濾網等構成，利用熱動力學原理來阻汽排水。
當冷凝水由進口處經濾網流入A孔，到閥片下方時，由于變壓室D、環形槽B和出口管道c中的蒸汽，因溫度下降而冷凝使壓力降低。在蒸汽壓力的作用下，冷凝水頂開閥片，經環形槽B，從C孔排出。
當蒸汽進入疏水器的瞬間，因出口孔c比入口孔A小，蒸汽遇阻，即沿閥片的邊緣進入變壓室D。由于蒸汽不斷流入變壓室D，使室內壓力增大。同時，蒸汽沿環形槽高速流向孔c時，根據熱動力學原理，將出現一個較周圍為負壓的區域，導致閥片下方的壓力將小于上方的壓力。再加上閥片自身的重量，閥片將迅速下落，關閉通道，阻止了蒸汽的繼續泄出。由于疏水器的散熱，變壓室的蒸汽冷凝后，使變壓室的壓力降低。當冷凝水再次流入疏水器時，即再進行上述的循環。
這種疏水器的性能比較好，疏水量大，結構簡單，體積小，使用壽命長，維修電比較方便。
